談到氧化鋁陶瓷基板大家應該不陌生吧，接下來由專業生產氧化鋁陶瓷、氧化鋯陶瓷的生產廠家科眾陶瓷來為大家重點介紹下氧化鋁陶瓷基板的信息。

1、氧化鋁陶瓷基板的厚度是根據產品實現的功能而定

氧化鋁陶瓷基板厚度越厚，強度就越好，耐壓性越強，但是導熱性就比薄的差一些；反之，氧化鋁陶瓷基板越薄，強度和耐壓性就沒有厚的強，但是導熱性又比厚的強。氧化鋁陶瓷基板的厚度一般有0.254mm、0.385mm，以及1.0mm/2.0mm/3.0mm/4.0.mm等。

2、氧化鋁陶瓷基板規格尺寸也不同

通常，氧化鋁陶瓷基板整體上比普通的PCB板要小很多，其尺寸一般不大于120mmX120mm，超過這個尺寸的一般需要定制。另外，氧化鋁陶瓷基板的尺寸并非越大越好，主要是由于其基材本是陶瓷做的，在PCB打樣過程中，容易導致板材碎掉，從而產生大量的浪費。

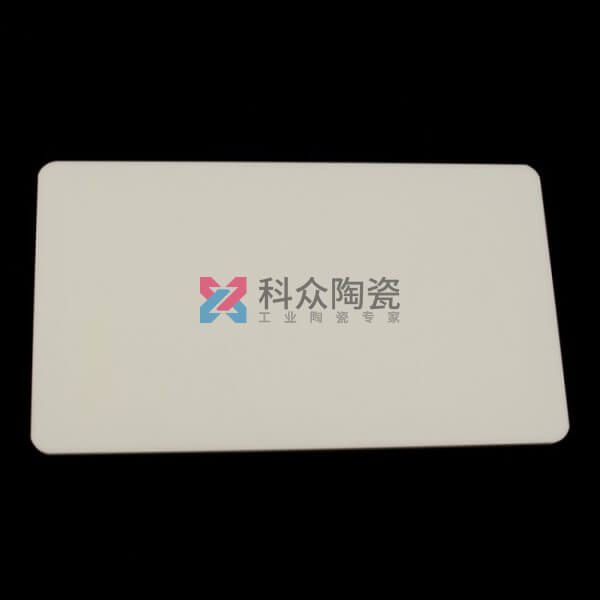

氧化鋁陶瓷基板

3、氧化鋁陶瓷基板形狀不一樣

氧化鋁陶瓷基板大部分是單雙面板，形狀有長方形，正方形以及圓形。在PCB打樣中，根據工藝的要求，有的還需要在陶瓷基板上面做槽，做圍壩工藝等。

 關于氧化鋁陶瓷基板厚度規格的闡述，希望您對氧化鋁陶瓷基板有更多的了解。在PCB打樣中，陶瓷基板屬于特種板，對技術的要求較高，造價也比普通PCB板貴?，F(xiàn)階段捷多邦使用陶瓷基板應用于PCB打樣中，能做到陶瓷純壓4~6層；混壓4~8層
